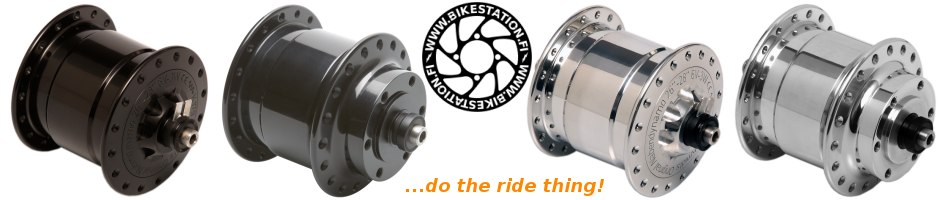

All Schmidt SON 28 dynamo hubs in a row. Disc and Non Disc Versions.


SON 28 klassik

Schmidt's Original Nabendynamo (SON)

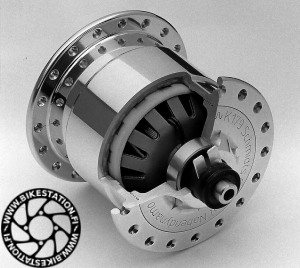

Kuva: legendaarinen Schmidt Original Nabendynamo - open SON 28

SON 28 klassik -napadynamoa on tehty vuodesta 2000 alkaen yli 70.000 kpl.
Syksyyn 2011 saakka se oli standardi-Napadynamo firmasta nimeltä Schmidt Maschinenbau Tübingenissä.

SON 28 klassik täyttää saksalaisen StVZO-hyväksynnän vaatimukset polkupyörän dynamoille kokoluokissa 559 (26”) - 622 (700c / 28"), 6 Voltin jännite ja 3 Watin teho saavutetaan ajettaessa n. 15 km/h.

Suuremman laipanhalkaisijan sekä laipan etäisyyden ansiosta se on ykkösvalinta myös erityisen korkeissa mekaanisissa rasituksissa, kuten tandemissa, maastopyörissä sekä matkoilla, jolloin lasti on raskas.

Tällä korkeatehoisella dynamolla sekä Power-Stationimme avulla saat virtaa Schmidt‘s Edelux ajovaloon sekä voit ladata matkan varrella myös GPS:ää tai älypuhelinta

Tämä napa on suosittu myös siksi, että sen voi tarvittaessa avata ilman, että se pitää irrottaa kiekosta.

SON 28 klassikin saa standardilla 6-reikäisellä jarrulevykiinnityksellä.

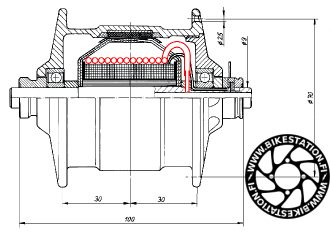

SON 28 klassik tekninen läpileikkaus

Picture: Schmidt Original Nabendynamo SON 28 construction / cut

Punaisella merkitty: Legendaariseksi muodostunut paineentasaussysteemi SON 28 klassikin sisällä.
Tämä systeemi löytyy jokaisesta SON napadynamosta. Se on myös yksi syy miksi SON navat ovat niin luotettavia ja kestäviä.




Tekniset tiedot

  • Teho: 6V / 3W saksalaisen StVZO-hyväksynnän mukaan
  • Hyväksyntä: ~~~ K 179
  • Pyöräkokoihin: 26" - 28"
  • Hyötysuhde: 65% 15 km/h vauhdissa
  • Tehokkuus tyhjäkäynnillä: 0,5 Wattia/15 km/h
  • Magneettiroottori: Neodym-Eisen-Bor, 26-napainen
  • Kontaktit: 4,8 mm-litteä liitin, kaksinapainen, maadoittamaton
  • Akseli: Ontto akseli kylmämuokatusta, ruostumattomasta teräksestä
  • Laakeri: Vakokuulalaakeri 629 2RSH (SKF)
  • Navan kuori: Alumiinia 6082 T6
  • Värit: musta eloksoitu
  • Tiiviste: Labyrinttitiiviste ja tiivisterenkaat, paineentasaussysteemi
  • Pinnanreikien lukumäärä: 40, 48 (32, 36 vain jäännöserät)
  • Jarrulevyn kiinnityspaikka: 6-reikäinen (kv standardi 2000)
  • Paino: 570 g (ilman linkkua)
  • Takuu: 5 v.

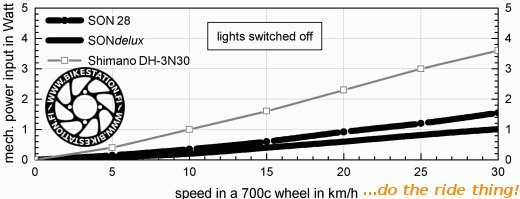

Mechanical power - light off

Diagram mechanical power Schmidt hub dynamos - power off

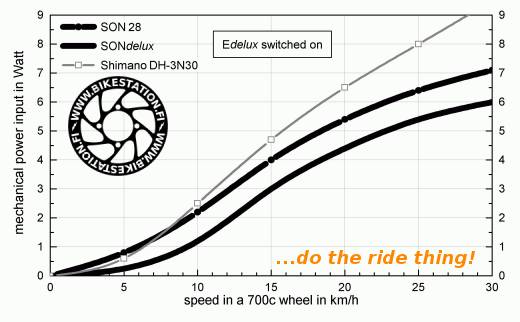

Diagram Schmidt hub dynamos and Edelux - power on

Comparison diagram of mechanical power input with Schmidt SON 28 klassik, SONdelux and Shimano DH-3N30 and Schmidt Edelux switched on.
